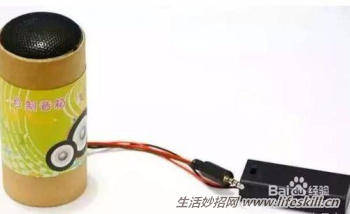

音箱diy 用纸筒制作小音箱简单教程

点击: 时间:2016-05-16 11:02 作者:小窍门  来源:未知

音乐在我们的生活中有着举足轻重的地位,音箱也是必不可少的配置,
今天生活瓶小编就教大家用纸筒制作一个简易的小音箱。
音箱,通俗的讲就是指音箱主机箱体或低音炮箱体内自带功率放大器,对音频信号进行放大处理后由音箱本身回放出声音,使其声音变大。

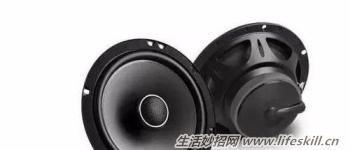

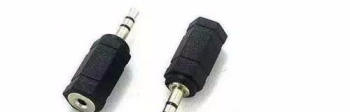

  工具/原料:喇叭,音频头,功放板
  方法/步骤:

巧用纸筒制作小音箱

巧用纸筒制作小音箱

巧用纸筒制作小音箱

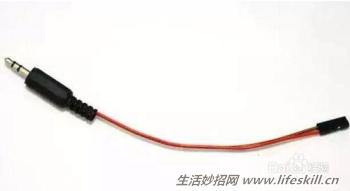

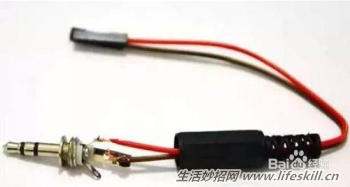

  将音频头的胶套取下,把长杜邦线没有插头的一端穿过胶套,并将导线分别连接在音频头末端的长接触点和短接触点上。

巧用纸筒制作小音箱

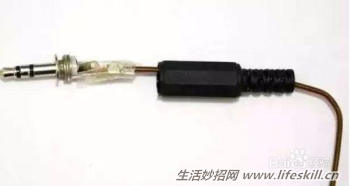

  为了避免音频头内导线短路,可用透明胶带将接线部分粘贴起来;然后把导线装进胶套内,并拧紧固定。

巧用纸筒制作小音箱

巧用纸筒制作小音箱

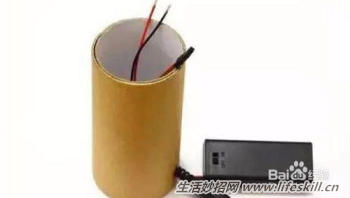

  将组装好的音频线有插头的一端从纸筒底部穿入;接着把电池盒上的两根导线从纸筒底部穿入,并从纸筒口处拉出。

巧用纸筒制作小音箱

巧用纸筒制作小音箱

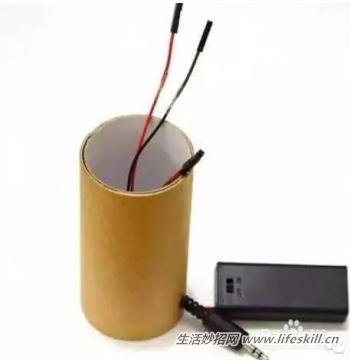

  把短杜邦线分别连接在电池盒的两根导线上,并用透明胶粘贴接线处。

巧用纸筒制作小音箱

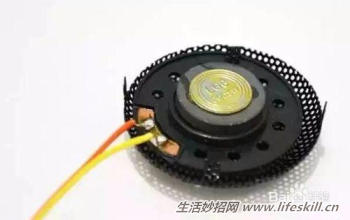

  将喇叭放在喇叭外罩内,并把喇叭外罩上对应的两个插片弯曲卡在喇叭防止掉落

巧用纸筒制作小音箱

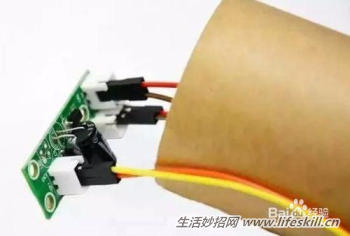

  将电池盒上的正极插头插在功放板上标有5v的针脚处,负极插头插在标有GND的针脚处(注:正负极不能接反);音频头上的插头分别插在标有IN和AGND的针脚处;喇叭上的插头分别插在标有+SP-的针脚处。

巧用纸筒制作小音箱

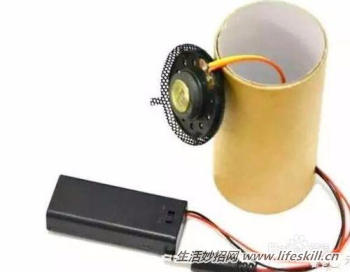

  把连接好的线路放进纸筒内,并将音频头和电池盒上的导线从纸筒底部慢慢拉出,拉动的过程中要防止脱线

巧用纸筒制作小音箱

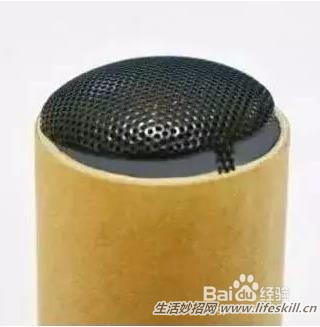

  把喇叭外罩上剩余的两个插片插在纸筒边沿位置,并压紧固定在纸筒口处;然后把贴纸贴在纸筒外面,自制音箱就制作完成了。

巧用纸筒制作小音箱

巧用纸筒制作小音箱

生活瓶整理)
